3620系列電子式執行機構

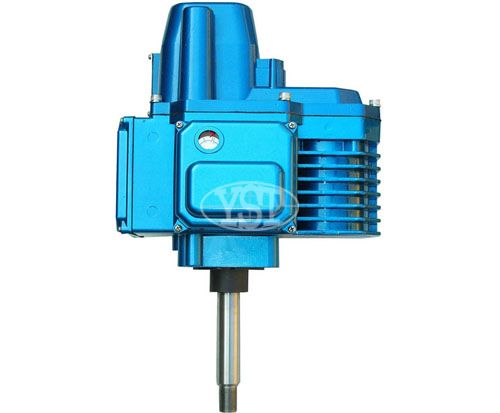

3620系列電子式執行機構，是日本工裝服務株式會社研制開發的新一代電子式執行機構，鞍山工裝全新引進在國內組裝銷售。該系列執行機構通過接收來自控制系統的4－20mAd．c信號，來控制電機運轉實現執行機構的動作。電動機采用AC可逆電機，電源電壓單相交流220V，反饋檢測采用高性能的導電塑料電位器，反饋信號4－20mAd.c。
     3420系列電動執行機構作為兩位式開關作用，具有與3620系列相同的高可靠機械構造。由于電位器的高靈敏度，在簡單的控制場合具有較高的性價比。
3620系列電子式執行機構具有的功能及特點：
     控制器采用先進的混合集成電路制作，并密封樹脂澆鑄固化，可靠性高、防潮、防震
     執行機構本身具有伺服功能，無需外加伺服放大器
     控制器可監視和控制震蕩現象（save功能），即便在頻繁調節的工況條件下也可保證穩定的工作
     直行程、角行程全系列設計采用雙向力矩保護
     采用嵌入式電機結構，整機設計合理、結構緊湊、體積小、重量輕
     執行機構的制動系統設計采用先進的電子控制電路，且電機內部具有機械阻尼制動系統，使得執行機構的制動更加安全可靠。
     電機內部裝有溫度保護開關
     用電位器調整零點＼行程、靈敏度、方便易行
     用功能開關任意選擇正、反動作，選擇斷信號的三種狀態（自鎖、全開、全關）
     斷電源后，執行機構自鎖

規格	直行程型		角行程型
	362L	342L	362R	342R
輸出力、力矩范圍	800-10000N		20-600Nm
電源電壓	AC220V50HZ		AC220V50HZ
最大行程／回轉角度	100mm		90^o
輸入信號	4－20mAd.c	220Va.c開關信號	4－20mAd.c	220Va．c開關信號
輸出信號	4－20mAd.c	0－1.0KΩ或 4－20mAd.c	4－20mAd．c	0－10KΩ或 4－20mAd。
允許環境溫度	-10-+60℃		-10-+60℃
防護等級	IP65		IP65

技術參數

項目名稱			3620系列	3420系列
控制機構	輸入信號		4-20mAd.c或1-5Vd.c	220Va.c開關信號
	輸出信號		4-20mAd.c
	死區		0.5-1.0％可調到0.3％
	零點調整		±25%
	量程調整		20-100％
	基本誤差、回差		1.00%
	控制限位、開關		開側、閉側	開側、閉側
	Save		功能	監視和控制震蕩現象
	開度檢測		精密導電塑料電位器	精密導電塑料電位器
動力	電源		220Va.c＋10％-15％50Hz	220Va.c＋10％-15％50Hz
	整機功率	A型	50VA	50VA
		B型	100VA	100VA
		C型	225VA	225VA
附屬機構	手動機構		便攜式手動曲柄	便攜式手動曲柄
	雙向力矩開關		角行程選擇件，直行程必配	角行程選擇件，直行程必配
	空間加熱器		選擇件	選擇件
安裝條件	環境溫度		標準型-10℃～+60℃ 裝空間加熱器-35℃~+60℃	標準型-10℃~+60℃ 裝空間加熱器-35℃~+60℃
	允許振動		2.5G以下	2.5G以下
	安裝姿勢		任意（盡量方便維護、避免倒置）	任意（盡量方便維護、避免倒置）
箱體部分	箱體材質		鋁合金壓鑄	鋁合金壓鑄
	標準涂色		藍色	藍色
	保護等級		IP65	IP65
	接線口		G1／2	G1／2

型號規格:直行程執行機構

型號	輸出力 N	速度 mm/s	最大行程 mm	重量 kg
362、342LSA-08	800	5.0	30	4.9
362、342LSA-20	2000	2.0	30	4.9
362、342LSB-30	3000	2.6	60	7.2
362、342LSB-50	5000	1.6	60	7.2
362、342LSC-70	7000	2.6	100	17
362、342LSC-99	10000	1.9	100	17

角行程執行機構

型號	輸出力矩 N.m	動作時間 s/90o	最大轉角	重量 kg
362、342RSA-02	20	6.2	90^o	4.9
362、342RSA-05	50	14.2		4.9
362、342RSB-10	100	17.9		7.4
362、342RSB-20	200	300		7.4
362、342RSC-40	400	12.9		17.7
362、342RSC-60	600	21.5		17.7

安裝尺寸

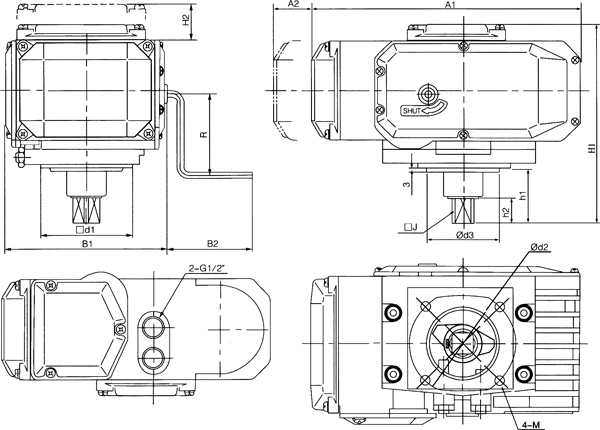

角行程執行機構

型號	A1	A2	B1	B2	H1	H2	h1	h2	□J	M	□d1	￠d2	￠d3	R
362、342RSA	225	50	139	81	176	25	48	20	□16	M8	□70	70	54.5	￠160
362、342RSB	262	33	169	81	199	20	53	25	□21	M10	□95	102	65	￠160
362、342RSC	325	35	228	104	250	25	67	35	□32	M12	□125	125	80	￠320

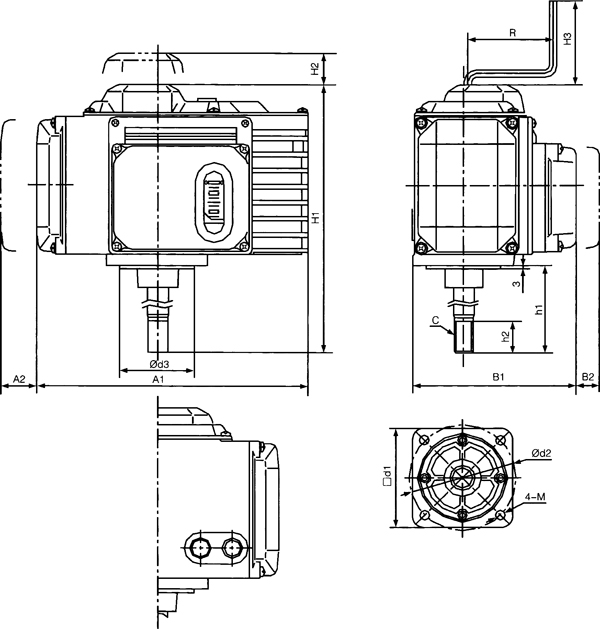

直行程執行機構

型號	A1	A2	B1	B2	H1	H2	H3	h1	h2	C	M	□d1	￠d2	￠d3	R
362、32LSA	231	50	149	50	231	30	81	78	20	M14*1.5	M8	□70	70	54.5	￠60
362、342LSB	257	33	173	63	374	105	81	125	31	M18*1.5	M10	□95	102	70	￠160
